Cúpláin Drum Crane WZL

Is cúpláil tromshaothair é cúpláil druma WZL (ar a dtugtar "cúpláil giaranna druma le haghaidh druma" freisin) atá deartha le haghaidh innealra ardaithe, trealamh miotalóireachta, etc. Úsáidtear é go príomha chun an druma a nascadh leis an gcóras tarchuir. Mar gheall ar a chumas iompair ard -chasmhóiminte, diall cúitimh (díláithriú gathacha/uilleach) agus friotaíocht a chaitheamh, tá sé oiriúnach do threalamh trom éagsúla.

Glaoigh Linn

Cur síos

Is cúpláil tromshaothair é cúpláil druma WZL atá deartha le haghaidh innealra ardaithe, trealamh miotalóireachta, etc. Úsáidtear é go príomha chun an druma a nascadh leis an gcóras tarchuir. Mar gheall ar a chumas iompair ard -chasmhóiminte, diall cúitimh (díláithriú gathacha/uilleach) agus friotaíocht a chaitheamh, tá sé oiriúnach do threalamh trom éagsúla.

Príomhfheistí Ceangail

(1) Trealamh ardaithe
Druma

product-540-371 Tá sé ceangailte go díreach leis an druma rópa sreinge, ag tarchur cumhachta chun feidhmeanna tógála agus tarraingthe a bhaint amach.

Cásanna iarratais: craenacha droichid, craenacha droichid, craenacha túir, craenacha calafoirt, etc.

Giarbhosca

Ceangail seafta aschuir an ghiarbhosca leis an druma, agus tarchuir an chasmhóimint i ndiaidh luasmhoillithe (coitianta i meicníochtaí tógála).

Móchleasa

Cuir an chumhacht mhótair chuig an ngiarbhosca nó tiomáint an druma go díreach tríd an gcúpláil (ní mór an luas agus an chasmhóimint a mheaitseáil).

(2) Trealamh Metallurgical
Muileann rollta
Tá sé ceangailte leis an gcóras tiomána sorcóir, faoi réir ualaí ardtionchair agus go minic ar aghaidh agus rothlú droim ar ais.
Caster leanúnach
Tiomáin rollóirí nó deighleoga lucht leanúna, a éilíonn go mbeadh an cúpláil frithsheasmhach in aghaidh teochtaí arda agus deannaigh.

Cúiteamh gluaisne

Mínigh ar an mbealach is coitianta conas a dhéanann an WZL Crane Drum Cúpláin "an diall uillinne a cheartú go huathoibríoch nuair a bhíonn sé ag rothlú ag luas ard

Meafar shimplí: liathróid ar seesaw

Samhlaigh an dá shafts a nascann an cúpláil cosúil le beirt ag imirt ar seesaw:

(1) Gnáth -Staid: Suíonn beirt daoine díreach (ais ailínithe), tá an seesaw cothrom.

Ach tá dearadh na gcúplála druma WZL Crane cosúil le liathróid chruach rollta (struchtúr fiacla cruth druma) a chur i lár an seesaw:

Fiú má shuíonn duine amháin crooked, déanfaidh an liathróid cruach rolladh agus coigeartú go huathoibríoch, ionas gur féidir leis an seesaw bogadh go fóill.

Nuair a bhíonn sé ag rothlú ag luas ard, tá dromchla na liathróide cruach brataithe le him (córas bealaithe), rud a fhágann go bhfuil sé níos réidh.

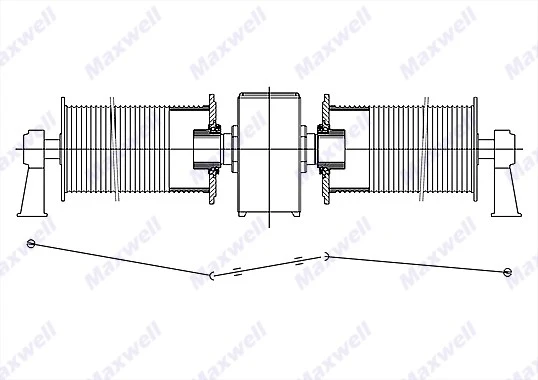

product-537-379 product-538-380

Déan teagmháil anois

Uathrialach

3 leideanna “Deisiúchán Uathoibríoch” le haghaidh Cúpláin Druma Crane

Leid 1: Duillín Dromchla Fiacla Sféarúil Coigeartú Fíneáil

Is dromchla sféarúil dronnach é dromchla fiacail an chúplála. Nuair a sháraíonn an seafta, déanfaidh an pointe teagmhála giair sleamhnú agus déanfaidh sé coigeartuithe mín (cosúil le tilt na coise agus bróga spóirt á gcaitheamh, beidh an t -aon duine in oiriúint go huathoibríoch don uillinn).

Leid 2: Imréiteach gníomhach cúltaca

Fágtar bearna de mhéid gruaige (0.1 ~ 0.3mm) d'aon turas idir na giaranna.

Nuair a bhíonn sé ag rothlú ag luas ard, tá an bhearna seo go leor chun na giaranna a chroitheadh beagán chun cothromaíocht a fháil, ach ní scaoilfidh siad.

Leid 3: Cosaint Scannán Ola Bealaithe

Tá sraith scannán ola ann i gcónaí idir na giaranna (cosúil le titeann uisce ag titim ar duilleog Lotus). Agus tú ag rith ar luas ard:

Fágann an scannán ola go bhfuil an dromchla fiacail ag snámh agus ag sleamhnú, ag laghdú cuimilte agus teas.

Fiú má rothlaíonn sé 1,000 uair in aghaidh an nóiméid, ní bheidh an dromchla fiacla "talamh tirim" agus sruthán amach.

Cén fáth ar féidir leis luas ard a sheasamh?

Cén fáth ar féidir leis luas ard a sheasamh?
Ábhar crua: Tá na giaranna déanta as cruach speisialta, atá 3 huaire níos deacra ná an gnáth -iarann tar éis an mhúchadh.
Meáchan cruinn: Sula bhfágann tú an mhonarcha, déantar tástáil uainíochta ardluais mar chothromaíocht dinimiciúil boinn chun a chinntiú nach gcroitheadh aon chroitheadh.

Réiteach fadhbanna coitianta

Fadhb 1: Téamh cúplála
→ Seiceáil an bhfuil an t -ailíniú as caoinfhulaingt nó an bhfuil an ramhar tirim.

Fadhb 2: Creathadh mór le linn na hoibríochta
→ Ath-chothromú nó seiceáil an bhfuil an muinchille leathnaithe scaoilte.

Fadhb 3: sceitheadh ola
→ In ionad an tséala (moltar ábhar PTFE).

léaráid

product-718-508

Tábla paraiméadair

Cúpláin Drum WZL Crane (Spline) (Poll Díreach)
Paraiméadair bhunúsacha agus príomhthoisí cúpláin druma craein wzl
Múnla			W2L01	WZL02	WZL03	WZL04	WZL05	WZL06	WZL07	WZL08	WZL09	WZL10	WZL11	WZL12	WZL13	WZL14	WZL15	WZL16	WZL17	WZL18
Chasmhóimint ainmniúil (kn.m)			6.3	90	125	16	20	25	40	63	80	125	200	315	400	500	630	800	1120	1490
Chasmhóimint tarchurtha Kn.m	Leibhéal oibre	M3 M4 M5 M6 M7 Mb	6.3	90	125	16	20	25	40	63	80	125	202	315	400	500	630	800	1120	1490
			5.6	80	112	14	18	224	355	56	71	112	180	280	355	450	560	710	1000	1380
			50	71	100	125	16	20	315	50	63	100	160	250	315	400	500	630	900	1250
			45	6.3	90	112	14	18	28	45	56	96	140	224	280	355	450	560	800	1120
			4.0	56	80	100	125	16	25	40	50	80	125	200	250	315	400	500	710	1000
			3.55	50	71	90	11.2	14	224	355	45	71	112	180	224	280	366	450	630	900
G83478.1 (Spline Intzxmx30px6h			15Z x3m	18Z x3m	22Z x3m	27Z x3m	18Z x5m	22Z x5m	26Z x5m	30Z x5m	34Z x5m	38Z x5m	26Z x8m	30Z x8m	34Z x8m	38Z x8m	44Z x8m	50Z x8m	44Z x10m	56Z x10m
K(h9)			250	280	300	320	340	360	400	450	500	530	580	600	640	700	760	860	1020	1100
B₁			80	84	92	97	127	137	157	167	182	192	207	222	237	262	287	352	410	430
D₁			300	320	340	360	380	400	450	500	550	580	650	680	710	780	850	950	1120	1200
D₂(h7)			190	200	220	240	260	280	340	380	420	450	530	560	600	670	730	840	975	1055
D₃(h7)			40	50	60	70	80	100	120	140	160	180	190	220	250	280	320	360	400	540
D₄(h7)			50	60	70	85	100	120	140	160	180	200	222	254	286	318	366	420	460	580
D₅			260	280	300	320	340	360	400	450	500	530	600	630	660	730	800	900	1055	1135
H			12	20						25			30		40			55	60	70
H₁			3	3	3	4	4	5	5	6	6	6	7	7	8	8	9	10	15	25
H₃			37	39	43	44.5	59.5	63.5	73.5	77.5	85	90	96.5	104	110.5	123	134.5	166	190	190
H₄			2	25		3.5			4.5	5.5	6	7	7.5	8	9.5	11	12	13	17	18
L.₁			30	30	35	40	50	55	70	75	85	95	105	120	135	150	170	220	260	270
L₂			18	22	25	25	25	30	35	40	45	45	45	45	45	55	60	60	60	60
L₃			22	22	22	22	37	37	37	37	37	37	37	37	37	37	37	52	65	70
n-D			8-Ф14	8-Ф18.5					12-Ф23					24-Ф23	24-Ф27.5				24-Ф31
boltach			M12	M16	M16	M16	M16	M16	M20	M20	M20	M20	M20	M20	M24	M24	M24	M24	M27	M27
n.*d'			1x40	1X40	1X40	1X40	1X40	1x40	2x20	2x20	2x20	2x20	2x20	5x10	5x10	5x10	5x10	5x10	5x10	5x10
Eas			16	16	2	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	4	4
C			1.6	2	2	25	2.5	2.5	3	3	3	4	4	5	5	5	6	6	6	6
táimhe rotator Kg-m2			0.13	0.19	0.27	0.37	0.56	0.76	1.65	2.66	4.49	6.18	12.5	16.40	23.13	39.18	29.25	114.5	260.4	337.8
Meáchan (kg)			21	25	31	36	52	63	99	134	173	209	319	369	432	606	762	1375	2145	2475

Clibeanna Te: Cúpláin Drum Crane WZL, déantúsóirí, soláthróirí, monarcha na Síne WZL Crane Drum

Cúpláil druma do spól de chineál DC
